В промышленных и строительных трубопроводных системахТрубные компенсаторы(также известные как компенсаторы или гибкие компенсаторы) служат важными компонентами, которые поглощают движения, снимают напряжение и поддерживают целостность системы в различных условиях эксплуатации.
Прежде всего, вот типичная краткая характеристика высококачественного трубчатого компенсатора с металлическим сильфоном:
| Параметр | Типичное значение/диапазон |
|---|---|
| Номинальный диаметр (DN) | Ду 50 – Ду 2400 мм |
| Номинальное давление | До 2,5 МПа (или выше для специальных исполнений) |
| Максимальная рабочая температура | До ~450 °C (или более для экзотических сплавов) |
| Способность движения | Осевое, боковое, угловое смещение (зависит от конструкции) |
| Материал сильфона | Нержавеющая сталь (или жаропрочные сплавы) |
| Торцевые соединения | Приварные концы, фланцевые, резьбовые или рифленые по мере необходимости |
| Расчетный срок службы/циклы | Рассчитан на большое количество циклов усталости; ожидаемые десятилетия при правильном выборе |
В этой таблице технических характеристик подчеркнуты основные параметры конструкции, иллюстрирующие профессиональную строгость при выборе продукции. В последующем содержании рассматривается, почему компенсаторы имеют значение, как они функционируют и выбираются, а также возникающие тенденции, формирующие их будущее.

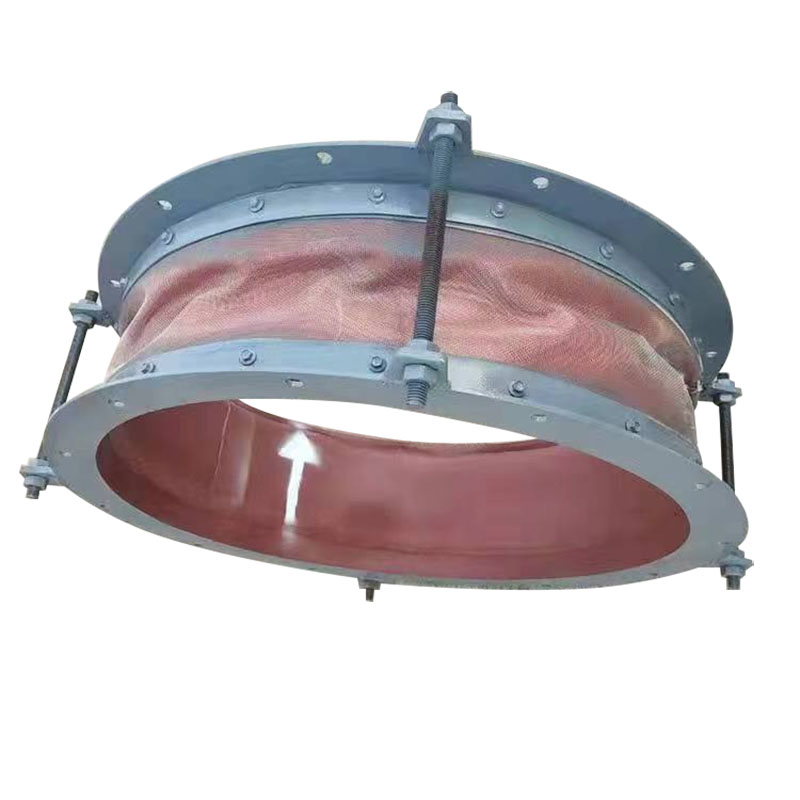

Трубный компенсатор — это гибкое устройство, установленное внутри трубопроводной системы для поглощения механических деформаций, вызванных тепловым расширением, сжатием, вибрацией, колебаниями давления, перекосами, осадкой или сейсмической активностью. На практике многие компенсаторы состоят из одного или нескольких металлических сильфонов (гофрированных гибких элементов), а также разъемов и вспомогательного оборудования.
Поглощает тепловое расширение/сжатие: предотвращает напряжение и деформацию трубы, когда изменения температуры вызывают расширение или сжатие.
Вибро- и удароизоляция: действует как демпфирующий элемент, уменьшая передачу вибрации или скачков давления от оборудования (насосов, компрессоров и т. д.) в систему трубопроводов.
Компенсация выравнивания: исправляет небольшие смещения или несоосность, возникающие во время установки или из-за движения конструкции.
Снижение напряжений: снижает нагрузки на опоры, фланцы, клапаны и оборудование за счет локализации поглощения движений.
Адаптация к осадке или сейсмическому смещению: помогает сохранить целостность при смещении фундамента или сейсмическом воздействии, обеспечивая контролируемое смещение.
Таким образом, компенсатор становится структурным «буфером», который защищает жесткие части трубопроводной системы от повреждений и отказов, локализуя гибкость там, где это необходимо.
Трубопроводы неизменно подвергаются механическим нагрузкам из-за температурных циклов, колебаний давления и динамических нагрузок. Без надлежащего приспособления эти напряжения могут вызвать усталостное растрескивание, утечки или катастрофический отказ. Компенсатор — это инженерное решение, которое снимает эти напряжения и повышает надежность системы.
Снижение стресса и долголетие
Компенсируя расширение и сжатие, компенсаторы предотвращают накопление термических напряжений в трубах, клапанах и соединениях, тем самым продлевая срок службы.
Компактность и эффективность использования пространства
По сравнению с длинными компенсационными петлями или коленами компенсаторы обеспечивают поглощение смещения в компактном корпусе.
Снижение структурных нагрузок
Устройство уменьшает передачу нагрузки на анкеры или строительные конструкции, уменьшая необходимость в чрезмерно спроектированных опорах.
Упрощенная схема системы
Благодаря локализованной гибкой компенсации проектирование трубопроводов становится более простым, что снижает сложность.
Контроль шума и вибрации
Снижение вибрации и пульсации помогает снизить уровень шума и защитить чувствительное оборудование.
Адаптивность к меняющимся условиям
Правильно подобранный компенсатор способен справиться с разнонаправленными смещениями (осевыми, боковыми, угловыми).
Экономия затрат в течение жизненного цикла
Хотя первоначальная стоимость выше, чем у жестких соединений, экономия за счет сокращения технического обслуживания, простоев и доработок часто оправдывает затраты.
Потенциальные ограничения, которые следует учитывать
Диапазон компенсации ограничен — выход за пределы расчетного значения вреден.
Необходимо контролировать давление, особенно для осевых типов.
Стоимость многоцикловых и высокотемпературных конструкций может существенно возрасти.
Правильная установка, выравнивание и поддержка имеют решающее значение для производительности; неправильное применение приводит к преждевременному выходу из строя.
Учитывая эти компромиссы, использование компенсатора должно быть оправдано тщательным термическим стрессом и механическим анализом. Во многих приложениях, особенно на электростанциях, нефтехимических предприятиях, в системах отопления, вентиляции и кондиционирования воздуха, а также в промышленных установках, преимущества заметно перевешивают дополнительные затраты.
Осевые компенсаторы
Обращайтесь только с осевым удлинением/сжатием. Идеально подходит для прямых участков с четко выраженными фиксированными точками.
Боковые компенсаторы
Компенсация бокового смещения; рулевые тяги часто используются для управления движущими силами.
Угловые компенсаторы
Предназначен для изгиба под углом вокруг точки поворота.
Универсальные (многопозиционные) компенсаторы
Сочетание осевой, поперечной и угловой гибкости в одном устройстве — полезно при работе со сложной геометрией трубопроводов.
Сбалансированный по давлению (сбалансированный по тяге)
Внутренняя геометрия нейтрализует давление, снижая нагрузку на анкерные конструкции.
Сильфоны и соединительные детали следует выбирать из нержавеющей стали, никелевых сплавов или других материалов, совместимых с жидкостью, температурой и условиями окружающей среды.
В коррозионно-активных или высокотемпературных системах могут использоваться экзотические сплавы (Инконель, Хастеллой) или футеровка.
Оцените общее ожидаемое перемещение (осевое, поперечное, угловое) в зависимости от температурных циклов. Выберите конструкцию, обеспечивающую запас прочности и устойчивость к многоцикловой усталости.
Убедитесь, что номинальное давление и температура компенсатора соответствуют условиям системы или превышают их с запасом безопасности.
Выберите приварные, фланцевые, рифленые или резьбовые концы, соответствующие вашей системе. Убедитесь, что имеется достаточный зазор для установки (в том числе для дальнейшего перемещения). Обеспечьте доступ для осмотра и обслуживания.
Надлежащее внешнее крепление и направляющие предотвращают нежелательный изгиб или коробление компенсатора. Ограничители могут потребоваться для ограничения смещения или контроля траектории нагрузки.
Сильфонный элемент изгибается (складывается или разворачивается) в ответ на изменения длины трубы или смещения центровки.
При осевых движениях складки сжимаются или растягиваются, поглощая смещение.
При боковом или угловом движении сильфон соответственно сгибается или скручивается (в зависимости от конструкции).
Стяжные тяги или внешние направляющие могут контролировать направление силы и предотвращать чрезмерное растяжение.
Внутренние направляющие трубки, втулки или усиление можно использовать для уменьшения турбулентности потока и ограничения воздействия на сильфон сил жидкости.
Выравнивание: убедитесь, что компенсатор выровнен по трубопроводу, чтобы избежать боковой нагрузки.
Анкеры и направляющие. Установите анкеры, направляющие и ограничители в соответствии с проектными чертежами.
Проверка движения: Перед вводом в эксплуатацию проведите компенсатор на полный ход, чтобы проверить зазор.
Термическая предварительная нагрузка: иногда применяется холодное предварительное сжатие для центрирования компенсатора в его диапазоне.
Опора: Компенсатор должен поддерживаться как часть конструкции трубопровода во избежание провисания.
Сварка/отбортовка: используйте правильные методы сварки и отбортовки, избегая деформации.
Регулярный визуальный осмотр: ищите трещины, деформации или признаки усталости.
Проверка утечек: следите за утечками вокруг сварных швов или прокладок.
Мониторинг циклов: регистрируйте количество циклов и сравнивайте их с расчетным сроком службы.
Мониторинг вибрации: убедитесь, что уровни вибрации остаются в пределах допустимых порогов.
Планирование замены: в зависимости от износа планируйте замену до выхода из строя.
Очистка: Не допускайте попадания в сильфоны и прилегающие детали мусора, который может тереться или истираться.
Интеллектуальные/сенсорные компенсаторы
Встраивание тензодатчиков, датчиков смещения или датчиков мониторинга состояния для прогнозирования усталости и оповещения об обслуживании.
Современные сплавы и покрытия
Использование высокоэффективных материалов (никелевые сплавы, керамические покрытия) для экстремальных условий эксплуатации (сверхкритические, агрессивные жидкости).
Компактные многоосные конструкции
Новая геометрия обеспечивает большую гибкость при меньшей занимаемой площади для плотной установки.
Применение аддитивного производства
Использование переходных элементов или сложных геометрических элементов, напечатанных на 3D-принтере, для оптимизации производительности.
Интеграция с цифровым двойником и прогнозной аналитикой
Мониторинг поведения компенсатора в режиме реального времени и интеграция в цифровые двойники предприятия для профилактического обслуживания.
Поскольку рынки стремятся к более высокой эффективности, более высоким давлениям/температурам и более жестким нормам прибыли, компенсаторы должны развиваться. Такие системы, как сверхсверхкритические электростанции, современные химические реакторы и новые энергетические приложения (например, водородные системы), предъявляют более высокие требования. Компенсатор будущего должен не только надежно изгибаться, но также обеспечивать диагностическую обратную связь и легко интегрироваться в интеллектуальные системы.
Производители и группы исследований и разработок вкладывают значительные средства в аналитику жизненного цикла, датчики, новые материалы и модульность систем компенсаторов. Спрос растет в возобновляемых источниках энергии, СПГ, транспортировке водорода, централизованных энергетических системах и передовом производстве. Акцент смещается от чисто механической прочности к интеллектуальным интегрированным системам.
Вопрос: Как определить, следует ли использовать осевой, боковой или угловой компенсатор?
A: Рассчитайте ожидаемые смещения в каждом направлении на основе теплового расширения трубы, допусков на выравнивание, смещения опор или осадки. Если большинство из них осевые, может быть достаточно осевого компенсатора. Если присутствует боковое или угловое смещение, рассмотрите соответственно боковой, угловой или универсальный компенсатор. При принятии такого решения часто учитывается расширенный анализ (анализ методом конечных элементов, анализ напряжений).
Вопрос: Что произойдет, если компенсатор выйдет за пределы расчетного диапазона перемещения?
Ответ: Эксплуатация за пределами проектных ограничений может привести к усталости металла, короблению, перенапряжению в сильфонах или разъемах и возможному выходу из строя (трещины или утечки). Это серьезно нарушает срок службы и может привести к внезапной катастрофической поломке. Таким образом, проектные запасы безопасности и ограничения имеют решающее значение.
Трубные компенсаторы имеют основополагающее значение для устойчивых и эффективных трубопроводных систем, обеспечивая снятие напряжений, гашение вибраций и коррекцию соосности. Правильное сочетание материалов, возможностей перемещения и системной интеграции имеет решающее значение для долгосрочной работы. С появлением интеллектуальных систем и спросом на более высокую эксплуатационную эффективность компенсатор развивается — не просто как пассивный механический компонент, но и как интеллектуальный, контролируемый актив в современных трубопроводных сетях.
