В качестве ключевого компонента для облегчения термического расширения и сокращения и смещения вибрации труб,Компенсаторы трубразделены на категории на основе принципов компенсации и сценариев применения. Различные типы конструкций разработаны вокруг «уменьшения напряжения труб», чтобы сформировать систему продукта, которая подходит для различных условий работы.
Осевые компенсаторы являются наиболее основной категорией. Они поглощают осевое смещение труб за счет осевого расширения и сокращения сильфонов. Они имеют компактную структуру и подходят для прямых труб. Компенсационное количество одного блока может достигать 50-300 мм, а уровень давления покрывает 0,6-4,0 МПа. Они часто используются в системе водоснабжения и кондиционирования воздуха. При установке их необходимо сопоставить с направляющими кронштейнами для управления радиальным отклонениями.
Поперечные компенсаторы достигают компенсации смещения за счет поперечного изгиба сильфонов, которое подходит для труб с боковыми отклонениями (такими как изгибы). Он принимает шарнирную или универсальную кольцевую структуру, которая может поглощать боковые смещения 100-500 мм, обладает сильной способностью противостояния, широко используется в нефтяных трубах на дальние расстояния и может эффективно справляться с отклонениями труб, вызванных расчетом фундамента.
Угловые компенсаторы состоят из одного или нескольких сильфонов. Они компенсируют смещение на углу трубы через угловое смещение. Они часто используются в L-образных и Z-макетах. Угол компенсации может достигать ± 15 °. При использовании с фиксированным кронштейном он может снизить концентрацию напряжения при изгибе трубы. Это особенно распространено в процессах химических растений.
Компенсаторы рукава состоят из основной трубки и внешней оболочки. Они поглощают смещение через осевое скольжение. Сумма компенсации может достигать более 1000 мм и подходит для труб больших диаметров (DN500-DN3000). Тем не менее, герметичный наполнитель должен регулярно поддерживать. Он в основном используется в водопроводных трубах с хорошим качеством воды и широко используется в муниципальных трубах.

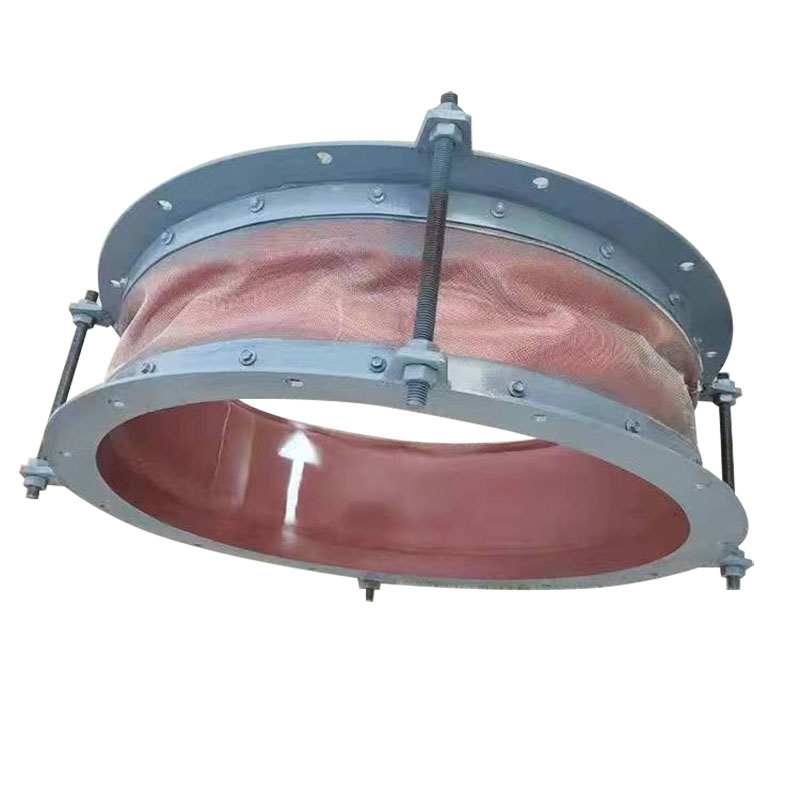

Неметаллические компенсаторы изготовлены из гибких материалов, таких как ткани и резина. Они имеют широкий диапазон температурной сопротивления (-196 ℃ до 1200 ℃), могут поглощать многомерное смещение и обладать хорошими характеристиками удара и шума. Они подходят для сцен с сильной коррозией и высокой вибрацией, такими как дымовые дымоходные станции и химические выхлопные трубы, но способность поднесения давления низкая (обычно ≤0,6 МПа).
Выбор различных типов компенсаторов должен быть всесторонне оценен в сочетании с трубными средами, давлением, температурой и смещением. Осевой тип подходит для прямого смещения прямотрубы,Поперечные и угловые типы подходят для сложных макетов труб, тип рукава подходит для крупных сценариев смещения, а неметаллический тип фокусируется на коррозионной сопротивлении и амортизаторе. Разумный выбор может снизить частоту отказов трубной системы и продлить срок службы оборудования, что является важной частью проектирования труб.
